BB4 ZTM

关键词：

所属分类：

产品咨询：

产品描述

产品概述

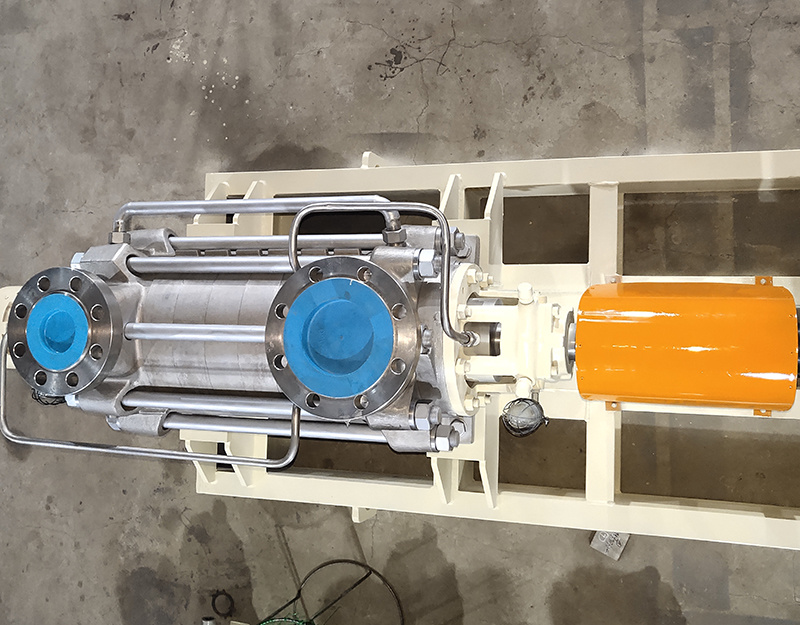

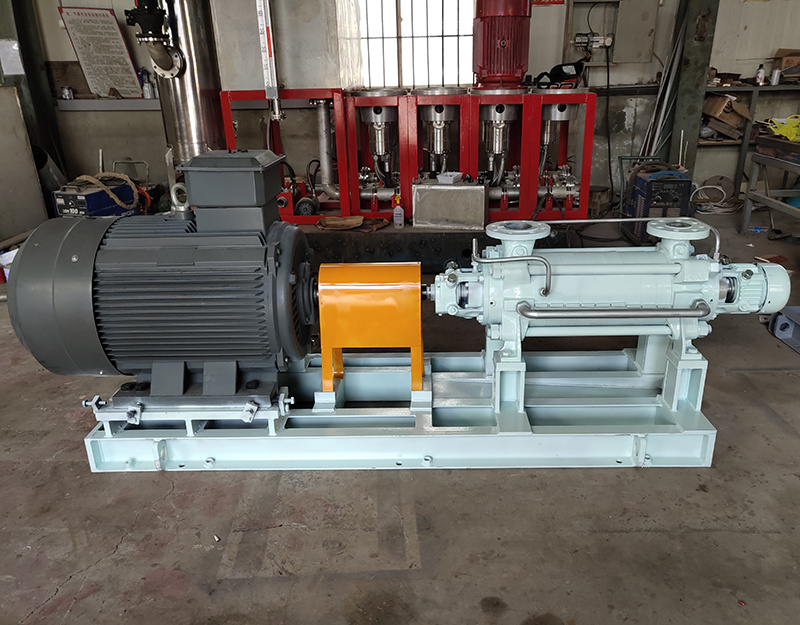

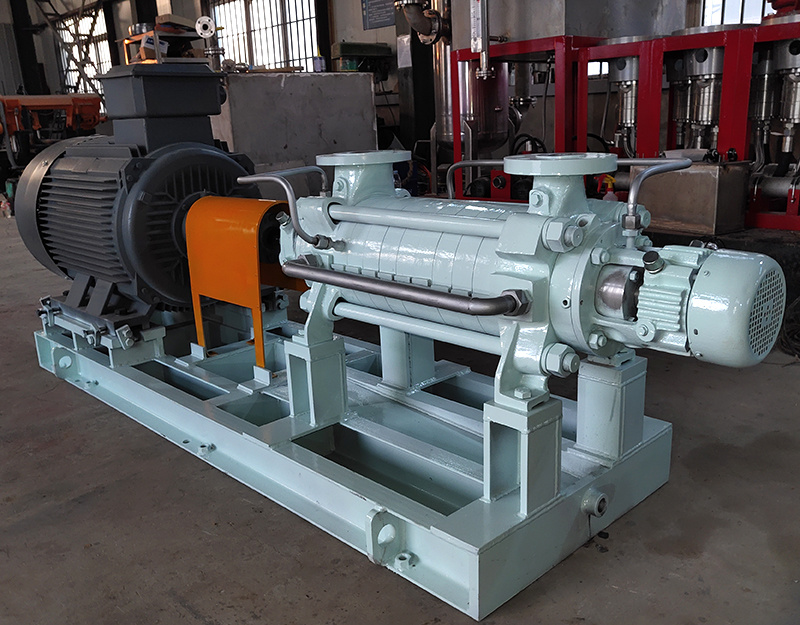

ZTM系列为卧式，多级，单壳体，节段式结构，高效率，低NPSH值，API610 BB4泵型。
适用范围
ZTM系列泵适用于清洁的，腐蚀性的或非腐蚀性液体的高压输送，不适用于含有磨蚀性液体的输送。
■ 锅炉给水( 180"C以下)
■ 油田注水
■ 石油化工
■ 炼厂、油品输送
■ 管线加压
■ 制冷工程
运行参数
口径DN 25- 200mm
流量Q~ 500m/h
扬程H ~1200m
工作压力P ~ 15.0MPa
工作温度 T. 80'C~ +180°C

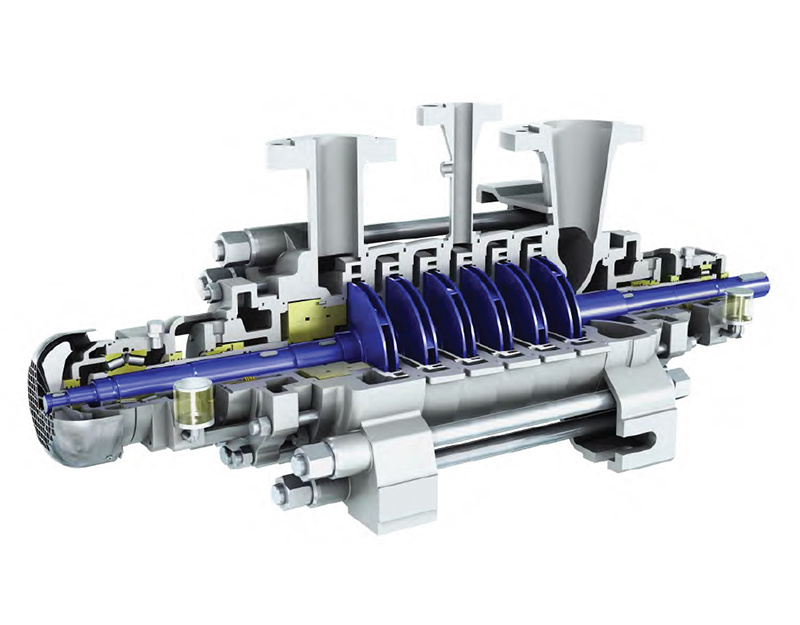

设计特点
◆中段壳体: 各中段壳体间用0型圈密封(特殊要求时可用金属波齿复合垫片)，外部用穿杠螺栓固定，安全可靠。
◆平衡机构:多级叶轮所产生的轴向力大部分由平衡鼓平衡，残余部分由推力轴承承担。
◆支撑: 根据输送介质的温度，可选择底脚支撑或中心支撑(大于150"C，ZTM80及以上规格)
◆轴承:标准配置为滚动轴承，稀油润滑，安全可靠，寿命长。可进行滑动轴承设计，轴承室可风冷或水冷。
◆轴封:根据输送介质的情况可配填料密封、机械密封及必要的辅助装置。轴封处只承受入口压力，运行安全可靠，轴封腔体可水冷。
