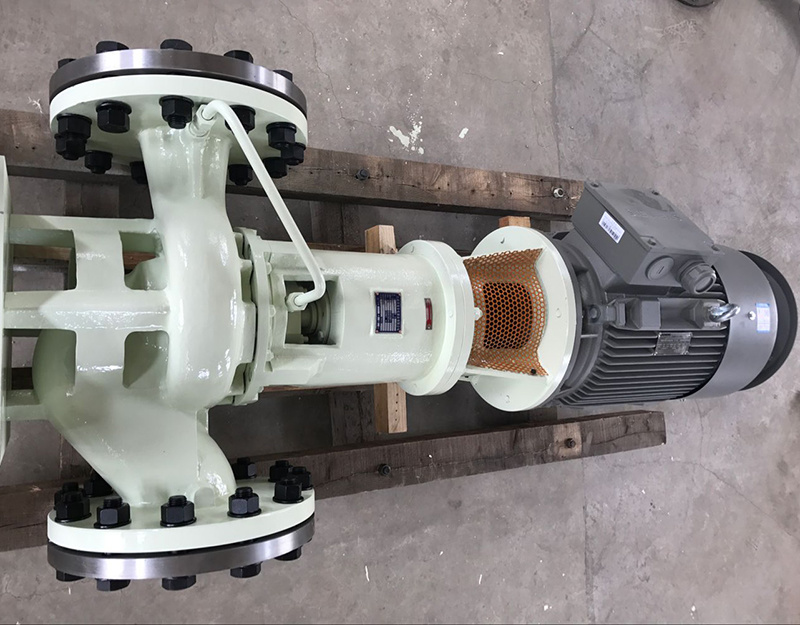

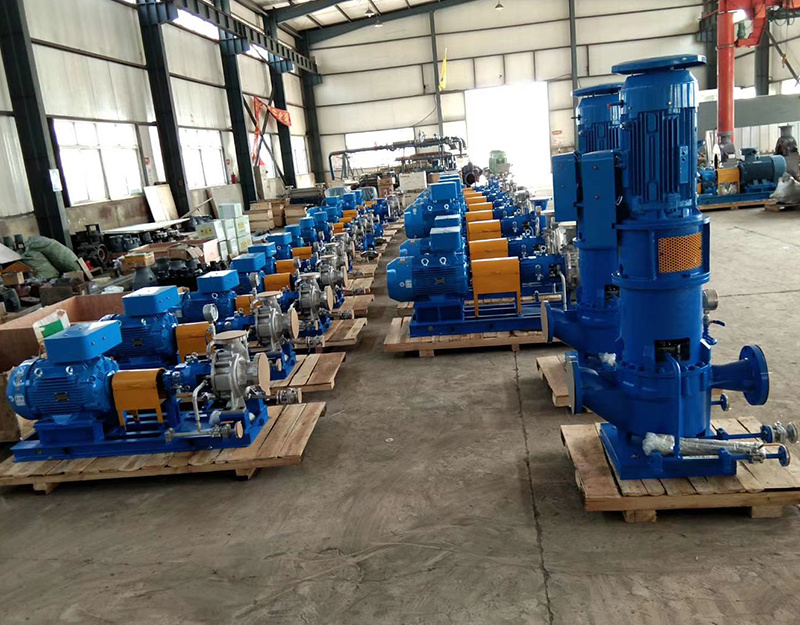

产品描述
ZTDS 泵需要使用立式驱动机，泵的推力载荷及转子的重量将由泵的推力轴承承受。
转向
从驱动端看，泵顺时针方向旋转。
泵体/泵盖
泵体为径向剖分，泵体与泵盖之间由一个被限制压缩的密封垫密封;口径80mm 以上的泵体采用双蜗壳设计以减小由水力引起的径向力，减小泵的振动;泵体上有排残液接口。泵体的吸入和排出法兰有测量和密封冲洗的接口。
泵的进、出口法兰压力等级相同，公称直径相同，垂直轴向呈直线分布。进、出口的法兰联接形式、执行的标准可以根据用户要求的尺寸和压力等级而变化，可以选用ZTDS、DIN 标准及ANSI 标准。泵盖具有保温和冷却功能，可以用来输送对温度有特殊要求的介质。泵盖上设有排气塞，可以在泵启动前排除泵内和管路内的气体。
叶轮
本系列泵为叶轮为单级、单吸、闭式叶轮, 由一个键和带有钢丝螺套的叶轮
螺母安装到轴上，钢丝螺套具有自锁功能，叶轮的安装安全、可靠;所有的叶轮都作平衡处理，当叶轮最大外径与叶轮宽度的比值小于6 时，需要作动平衡;叶轮水力设计最大限度提高泵的汽蚀性能。泵的轴向力通过叶轮的前后耐磨环及平衡孔来平衡。可以更换的泵及叶轮的耐磨环来使泵保持较高的水力效率。
密封腔体
密封腔尺寸满足填料密封或各种机械密封的需要，填料密封腔体和机械密封腔体可以通用，并配有密封冷却、冲洗系统。密封管路循环系统的布置符合API682 标准的要求。
轴承组件
ZTDS 系列泵由滚动轴承承受泵载荷，其中包括泵的载荷、转子的重量及泵启动引起的瞬时载荷。轴承安装在成为一体的轴承架内，轴承由油脂润滑。ZTD 系列泵电机的重量完全由泵承担;电机的设计要承受泵产生的轴向力包括泵启动时产生的瞬间轴向力。
联轴器
标准设计是泵带止推轴承，提供带加长段的挠性联轴器，易于拆装推力轴承和机械密封。可选择设计不带止推轴承结构，提供由四部分组成的带中间段刚性联轴器，但价格需增加。
电机架
钢结构的电机架有足够的长度，以满足在不用拆下电机情况下，安装联轴器以及拆装机械密封和轴承的要求。提供标准联轴器罩，泵组件与电机安装表面止口配合。
管路
密封管路符合API682 的要求。
应用范围
■ 炼油厂、石油化工厂、普通工业流程■ 煤化工和低温工程
■ 供水及水处理、海水淡化■ 管线加压
■ 海上平台
性能参数
■ 流量Q ： 3 - 600 m3/h
■ 扬程H ： 4 - 120m
■ 工作压力P ： 0 - 2.5MPa
■ 工作温度T： ZTD 系列： -20℃ - +150℃
ZTDS 系列： -20℃ - +250℃
